Pressure Transmitter và cảm biến áp suất là những thiết bị quan trọng trong hệ thống đo lường và tự động hóa công nghiệp hiện đại. Chúng có nhiệm vụ giám sát áp suất của khí, nước, dầu hoặc hơi và chuyển đổi thành tín hiệu điện để PLC, SCADA hoặc bộ điều khiển trung tâm có thể xử lý.
Trong thực tế sản xuất, pressure transmitter được ứng dụng rộng rãi trong hệ thống khí nén, thủy lực, HVAC, xử lý nước, lò hơi và các dây chuyền tự động hóa. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và cách lựa chọn thiết bị phù hợp sẽ giúp doanh nghiệp nâng cao độ chính xác đo lường, giảm rủi ro vận hành và tối ưu hiệu quả sản xuất.

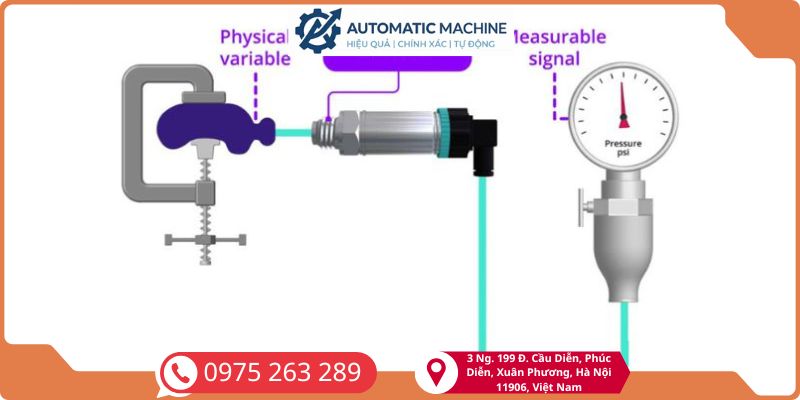

Pressure Transmitter là gì?
Pressure Transmitter là thiết bị đo áp suất công nghiệp có chức năng chuyển đổi áp suất cơ học thành tín hiệu điện tiêu chuẩn như 4-20mA, 0-10V hoặc tín hiệu số để truyền về hệ thống điều khiển.
Khác với các cảm biến thông thường, pressure transmitter được tích hợp mạch xử lý tín hiệu giúp tăng khả năng chống nhiễu, đảm bảo độ ổn định khi truyền tín hiệu trên khoảng cách xa trong môi trường công nghiệp.
Theo kinh nghiệm triển khai tại các nhà máy sản xuất, tín hiệu 4-20mA vẫn là lựa chọn phổ biến nhất vì có khả năng chống nhiễu tốt và hoạt động ổn định ngay cả khi khoảng cách truyền lên đến hàng trăm mét.

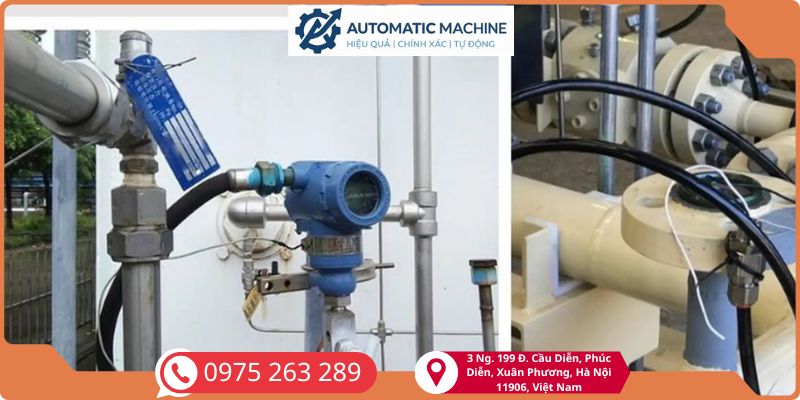

Cảm biến áp suất là gì?
Cảm biến áp suất là thiết bị dùng để phát hiện và đo áp suất của chất khí hoặc chất lỏng, sau đó chuyển đổi giá trị áp suất thành tín hiệu điện phục vụ mục đích giám sát và điều khiển.
Hiện nay cảm biến áp suất được sử dụng trong máy nén khí, hệ thống bơm nước, đường ống công nghiệp, dây chuyền sản xuất thực phẩm, thiết bị HVAC và nhiều hệ thống tự động hóa khác.
Việc lựa chọn đúng dải đo áp suất ngay từ đầu đóng vai trò rất quan trọng. Nếu chọn dải đo quá lớn, độ phân giải sẽ giảm. Ngược lại, nếu chọn quá thấp, cảm biến có thể bị quá áp và hư hỏng trong quá trình vận hành.

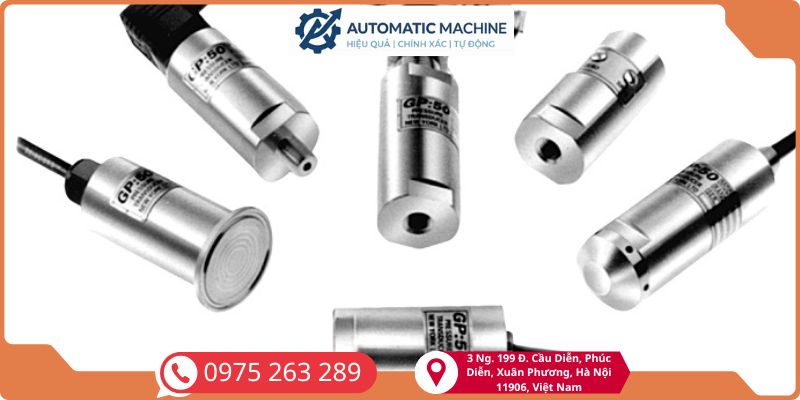

Transducer là gì?
Pressure Transducer là thiết bị chuyển đổi áp suất thành tín hiệu điện áp hoặc dòng điện để phục vụ các hệ thống đo lường và điều khiển.
Thông thường transducer tích hợp phần tử cảm biến và mạch điều hòa tín hiệu nhằm tạo ra tín hiệu đầu ra ổn định hơn so với sensor cơ bản. Tuy nhiên khả năng truyền tín hiệu đường dài vẫn thấp hơn so với pressure transmitter.
Trong các ứng dụng đo lường cục bộ hoặc khoảng cách kết nối ngắn, pressure transducer là giải pháp có chi phí đầu tư hợp lý và đáp ứng tốt yêu cầu kỹ thuật.
Phân biệt Sensor, Transducer và Transmitter
Mặc dù đều liên quan đến đo áp suất nhưng Sensor, Transducer và Transmitter là ba cấp độ thiết bị khác nhau về cấu tạo và khả năng xử lý tín hiệu.
Sensor chỉ đảm nhận nhiệm vụ cảm nhận áp suất. Transducer thực hiện chuyển đổi áp suất thành tín hiệu điện. Trong khi đó Transmitter ngoài chức năng đo còn có khả năng xử lý, khuếch đại và truyền tín hiệu tiêu chuẩn đi xa với độ ổn định cao.
| Tiêu chí | Pressure Sensor | Pressure Transducer | Pressure Transmitter |
|---|---|---|---|
| Chức năng | Cảm nhận áp suất | Chuyển đổi tín hiệu | Truyền tín hiệu chuẩn |
| Ngõ ra | Điện trở, điện dung | mV hoặc VDC | 4-20mA, 0-10V |
| Khoảng cách truyền | Ngắn | Trung bình | Xa |
| Khả năng chống nhiễu | Thấp | Trung bình | Cao |
| Ứng dụng | Bo mạch điện tử | Thiết bị đo lường | PLC, SCADA, DCS |
Nguyên lý hoạt động của cảm biến áp suất
Cảm biến áp suất hoạt động bằng cách chuyển đổi áp lực cơ học tác động lên màng cảm biến thành tín hiệu điện.
Khi áp suất thay đổi, cấu trúc vật liệu bên trong cảm biến cũng thay đổi theo. Mạch điện tử sẽ xử lý sự thay đổi này và tạo ra tín hiệu đầu ra tương ứng để gửi về bộ điều khiển.
Đây là nguyên lý được sử dụng trong hầu hết các dòng pressure transmitter công nghiệp hiện nay.
Sơ đồ nguyên lý hoạt động
Áp suất môi chất → Màng cảm biến → Thay đổi điện trở hoặc điện dung → Mạch xử lý tín hiệu → Tín hiệu 4-20mA hoặc 0-10V → PLC/SCADA
Các công nghệ cảm biến áp suất phổ biến
Cảm biến áp trở (Piezoresistive)
Cảm biến áp trở là công nghệ được sử dụng phổ biến nhất trong các hệ thống đo áp suất công nghiệp hiện nay nhờ độ chính xác cao, chi phí hợp lý và khả năng ứng dụng rộng rãi.
Nguyên lý hoạt động dựa trên sự thay đổi điện trở của vật liệu khi chịu tác động cơ học từ áp suất. Các điện trở strain gauge được bố trí theo mạch cầu Wheatstone nhằm tăng độ nhạy và giảm ảnh hưởng của nhiệt độ môi trường.
Công nghệ này thường xuất hiện trong hệ thống khí nén, thủy lực, máy nén khí, bơm công nghiệp và các dây chuyền tự động hóa hiện đại.
Cảm biến điện dung (Capacitive)
Cảm biến điện dung hoạt động dựa trên sự thay đổi điện dung giữa hai bản cực khi màng cảm biến dịch chuyển dưới tác động của áp suất.
Ưu điểm nổi bật của công nghệ này là độ nhạy cao, khả năng đo áp suất thấp và độ ổn định dài hạn tốt. Nhờ đó cảm biến điện dung thường được sử dụng trong hệ thống HVAC, phòng sạch, thiết bị y tế và các ứng dụng đo chênh áp.
Trong môi trường yêu cầu độ chính xác cao và áp suất thấp, công nghệ điện dung thường mang lại kết quả đo ổn định hơn so với nhiều giải pháp khác.
Cảm biến áp điện (Piezoelectric)
Cảm biến áp điện sử dụng vật liệu áp điện để tạo ra điện tích khi chịu lực tác động. Công nghệ này đặc biệt phù hợp với các ứng dụng đo áp suất động hoặc dao động áp suất có tần số cao.
Khác với cảm biến áp trở và điện dung, cảm biến áp điện không phù hợp cho việc đo áp suất tĩnh trong thời gian dài do điện tích sinh ra sẽ suy giảm theo thời gian.
Loại cảm biến này thường được ứng dụng trong nghiên cứu rung động, động cơ đốt trong, hệ thống thủy lực áp suất cao và các thiết bị thử nghiệm công nghiệp.
Các loại cảm biến áp suất công nghiệp phổ biến
Cảm biến áp suất khí
Cảm biến áp suất khí được sử dụng để đo áp lực của khí nén, khí gas hoặc hơi trong đường ống và bồn chứa.
Đây là thiết bị quan trọng trong các hệ thống khí nén công nghiệp, HVAC và các dây chuyền sản xuất tự động. Một số dòng hiện đại còn tích hợp màn hình hiển thị, relay cảnh báo và khả năng giao tiếp với PLC.
Việc giám sát áp suất khí chính xác giúp đảm bảo an toàn vận hành và nâng cao hiệu quả sử dụng năng lượng.
- Máy nén khí công nghiệp
- Hệ thống HVAC
- Đường ống khí gas
- Hệ thống khí Nitơ
- Dây chuyền khí nén tự động
- Phòng sạch công nghiệp
Cảm biến áp suất nước
Cảm biến áp suất nước được thiết kế để đo áp lực của chất lỏng trong đường ống, bồn chứa hoặc hệ thống bơm.
Đa số thiết bị sử dụng màng Inox 316L nhằm tăng khả năng chống ăn mòn và phù hợp với môi trường nước sạch, nước thải hoặc hóa chất nhẹ.
Trong các hệ thống cấp nước tự động, cảm biến áp suất thường kết hợp với PLC hoặc biến tần để duy trì áp suất ổn định và tiết kiệm điện năng.
Cảm biến áp suất dầu thủy lực
Cảm biến áp suất dầu thủy lực là thiết bị chuyên dùng để giám sát áp suất trong hệ thống thủy lực công nghiệp.
Do phải làm việc trong điều kiện áp suất cao, rung động mạnh và nhiệt độ lớn nên các cảm biến này thường sử dụng công nghệ piezoresistive hoặc thin-film có độ bền cao.
Thiết bị được ứng dụng rộng rãi trong máy ép thủy lực, máy CNC, dây chuyền cơ khí tự động và hệ thống điều khiển công nghiệp.
Các thông số kỹ thuật quan trọng khi lựa chọn Pressure Transmitter
Dải đo áp suất
Dải đo áp suất là khoảng giá trị áp suất tối thiểu và tối đa mà thiết bị có thể đo chính xác.
Các dải đo phổ biến hiện nay gồm 0-6 bar, 0-10 bar, 0-16 bar, 0-25 bar, 0-100 bar hoặc các dải áp suất chân không từ -1 đến 0 bar.
Việc lựa chọn đúng dải đo giúp thiết bị đạt độ chính xác cao và tránh nguy cơ quá tải trong quá trình vận hành.
Tín hiệu đầu ra
Tín hiệu đầu ra quyết định khả năng kết nối giữa pressure transmitter và hệ thống điều khiển.
Ba chuẩn tín hiệu được sử dụng phổ biến nhất hiện nay gồm 4-20mA, 0-10V và RS485 Modbus.
Trong môi trường công nghiệp có nhiều biến tần, động cơ và nguồn gây nhiễu điện từ, tín hiệu 4-20mA thường được ưu tiên nhờ độ ổn định cao.
| Tín hiệu | Ưu điểm | Nhược điểm |
|---|---|---|
| 4-20mA | Chống nhiễu tốt | Chi phí cao hơn |
| 0-10V | Dễ kết nối | Dễ suy giảm tín hiệu |
| RS485 Modbus | Truyền dữ liệu số chính xác | Cần cấu hình hệ thống |
Độ chính xác và sai số
Độ chính xác phản ánh mức độ chênh lệch giữa giá trị đo thực tế và giá trị hiển thị của cảm biến.
Các cấp chính xác phổ biến gồm ±0.5%FS, ±0.25%FS và ±0.1%FS. Đối với ngành thực phẩm, dược phẩm hoặc hóa chất, yêu cầu độ chính xác thường cao hơn các ứng dụng thông thường.
Lựa chọn đúng cấp chính xác giúp hệ thống điều khiển hoạt động ổn định và nâng cao chất lượng sản phẩm đầu ra.
Ứng dụng của Pressure Transmitter trong công nghiệp
Vai trò trong hệ thống tự động hóa
Pressure Transmitter là thiết bị không thể thiếu trong các hệ thống PLC, SCADA, DCS và IoT công nghiệp hiện đại.
Thiết bị giúp giám sát áp suất theo thời gian thực, điều khiển bơm tự động, bảo vệ đường ống, cảnh báo quá áp và tối ưu hiệu suất vận hành của toàn bộ dây chuyền sản xuất.
Nhờ khả năng truyền tín hiệu ổn định trên khoảng cách xa và chống nhiễu tốt, pressure transmitter được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Các lĩnh vực ứng dụng phổ biến
- Nhà máy thực phẩm và đồ uống
- Ngành dược phẩm
- Hệ thống HVAC
- Nhà máy xử lý nước và nước thải
- Ngành dầu khí
- Hệ thống thủy lực công nghiệp
- Máy nén khí
- Robot và dây chuyền tự động hóa
- Nhà máy hóa chất
- Ngành năng lượng và điện lực
Việc triển khai đúng loại pressure transmitter giúp doanh nghiệp giảm thời gian dừng máy, tăng độ an toàn và nâng cao hiệu quả vận hành tổng thể.
Kinh nghiệm lựa chọn cảm biến áp suất phù hợp
Xác định môi chất cần đo
Trước khi lựa chọn cảm biến áp suất, cần xác định chính xác môi chất làm việc là khí, nước, dầu thủy lực, hơi nóng hay hóa chất ăn mòn.
Mỗi môi trường sẽ yêu cầu vật liệu màng cảm biến và cấp bảo vệ khác nhau nhằm đảm bảo độ bền cũng như độ chính xác lâu dài.
Lựa chọn dải đo phù hợp
Dải đo nên lớn hơn áp suất làm việc thực tế khoảng 20-30% để đảm bảo thiết bị hoạt động ổn định và tránh hiện tượng quá tải.
Việc chọn dải đo quá lớn có thể làm giảm độ phân giải, trong khi dải đo quá nhỏ sẽ làm tăng nguy cơ hư hỏng cảm biến.
Chọn tín hiệu đầu ra tương thích
Đối với hệ thống PLC hoặc SCADA công nghiệp, tín hiệu 4-20mA thường là lựa chọn tối ưu nhờ khả năng chống nhiễu và truyền xa.
Nếu hệ thống cần truyền dữ liệu số hoặc tích hợp IoT, giao thức RS485 Modbus hoặc các chuẩn truyền thông công nghiệp khác sẽ phù hợp hơn.
Lưu ý về vật liệu cảm biến
Môi trường nước sạch hoặc thủy lực thường sử dụng Inox 304 hoặc Inox 316L. Đối với hóa chất ăn mòn mạnh, nên lựa chọn màng PTFE, Hastelloy hoặc Ceramic chuyên dụng.
Việc lựa chọn đúng vật liệu giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì trong quá trình vận hành.
Checklist lựa chọn Pressure Transmitter
- Xác định môi chất cần đo
- Xác định dải áp suất làm việc
- Lựa chọn loại áp suất cần đo (tuyệt đối, tương đối, chênh áp)
- Kiểm tra tín hiệu đầu ra phù hợp
- Xác định ren hoặc mặt bích kết nối
- Kiểm tra nhiệt độ môi trường
- Lựa chọn vật liệu màng cảm biến
- Xác định cấp chính xác cần thiết
- Kiểm tra chuẩn chống nước IP
- Xem xét yêu cầu chống cháy nổ nếu cần
Xu hướng phát triển của cảm biến áp suất hiện đại
Cùng với sự phát triển của Industry 4.0, các dòng pressure transmitter thế hệ mới đang được tích hợp thêm khả năng giao tiếp số, chẩn đoán lỗi và kết nối IoT.
Nhiều nhà sản xuất hiện nay cung cấp cảm biến hỗ trợ HART, Profibus, Modbus RTU và Ethernet Industrial nhằm phục vụ nhu cầu số hóa nhà máy.
Bên cạnh đó, công nghệ MEMS, AI và phân tích dữ liệu thời gian thực đang giúp các hệ thống đo áp suất trở nên thông minh hơn, chính xác hơn và tiết kiệm chi phí bảo trì hơn.
Kết luận
Pressure Transmitter, Pressure Transducer và Cảm biến áp suất đều đóng vai trò quan trọng trong các hệ thống đo lường và tự động hóa công nghiệp hiện đại.
Mặc dù cùng liên quan đến việc đo áp suất, mỗi loại thiết bị lại có cấu tạo, tín hiệu đầu ra và phạm vi ứng dụng khác nhau. Trong môi trường sản xuất công nghiệp, pressure transmitter thường được ưu tiên nhờ khả năng truyền tín hiệu xa, chống nhiễu tốt và độ ổn định cao.
Để lựa chọn thiết bị phù hợp, doanh nghiệp cần xem xét đồng thời nhiều yếu tố như môi chất đo, dải áp suất, tín hiệu đầu ra, độ chính xác và điều kiện môi trường làm việc.
Hiểu rõ nguyên lý hoạt động, công nghệ cảm biến và tiêu chí lựa chọn sẽ giúp tối ưu hiệu quả vận hành, nâng cao độ an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống sản xuất.
