PID là thuật toán điều khiển phản hồi vòng kín dùng để tự động điều chỉnh nhiệt độ, tốc độ, áp suất hoặc lưu lượng nhằm đưa hệ thống đạt trạng thái ổn định nhanh và chính xác nhất. Đây là thuật toán điều khiển phổ biến nhất trong ngành tự động hóa công nghiệp.
Cụ thể, điều khiển PID liên tục so sánh giá trị đặt trước (Setpoint – SP) với giá trị thực tế từ cảm biến (Process Variable – PV), sau đó tính toán sai số để điều chỉnh đầu ra. Theo báo cáo của ISA – International Society of Automation, hơn 90% vòng điều khiển trong nhà máy công nghiệp hiện nay sử dụng PID hoặc biến thể của PID.
Hiểu đúng thuật toán PID giúp kỹ sư tối ưu hệ thống điều khiển, giảm dao động và tăng độ ổn định vận hành.

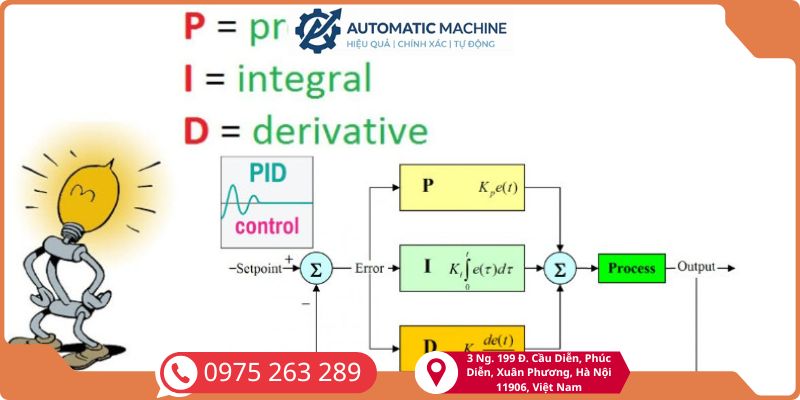

PID là gì?
PID là viết tắt của Proportional – Integral – Derivative, gồm ba thành phần điều khiển tỷ lệ, tích phân và vi phân dùng để kiểm soát sai số trong hệ thống tự động. PID được ứng dụng mạnh trong PLC, biến tần, robot và hệ thống SCADA.
Cụ thể, thuật toán PID hoạt động bằng cách tính toán liên tục độ lệch giữa giá trị mong muốn và giá trị thực tế. Bộ điều khiển sau đó tự động thay đổi tín hiệu đầu ra để hệ thống đạt trạng thái ổn định nhanh hơn. Theo Siemens Industry Report 2025, PID giúp giảm tới 35% thời gian ổn định trong dây chuyền tự động hóa.
PID là nền tảng quan trọng của các hệ thống điều khiển chính xác trong Industry 4.0.
PID gồm những thành phần nào?
Thuật toán PID bao gồm ba thành phần P, I và D, mỗi thành phần đảm nhiệm một nhiệm vụ riêng nhằm tối ưu tốc độ đáp ứng và độ ổn định của hệ thống điều khiển công nghiệp.
Cụ thể, thành phần P giúp phản ứng nhanh với sai số hiện tại, thành phần I triệt tiêu sai số tĩnh và thành phần D dự đoán xu hướng thay đổi để hạn chế dao động. Việc phối hợp đúng ba thành phần giúp hệ thống hoạt động ổn định hơn nhiều so với điều khiển ON/OFF truyền thống.
Việc hiểu rõ từng thành phần PID giúp kỹ sư tuning hệ thống nhanh và chính xác hơn.
| Thành phần | Chức năng | Ảnh hưởng |
|---|---|---|
| P – Proportional | Điều khiển theo sai số hiện tại | Đáp ứng nhanh |
| I – Integral | Tích lũy sai số theo thời gian | Xóa sai số tĩnh |
| D – Derivative | Dự đoán xu hướng sai số | Giảm vọt lố |
Bộ điều khiển PI là gì?
Bộ điều khiển PI là dạng rút gọn của PID, trong đó loại bỏ thành phần vi phân D và chỉ sử dụng điều khiển tỷ lệ cùng tích phân. PI thường dùng trong hệ thống có nhiễu cao hoặc phản ứng chậm.
Cụ thể, thành phần D rất nhạy với nhiễu tín hiệu từ cảm biến nên nhiều hệ thống lưu lượng, áp suất và nhiệt độ thường chỉ dùng PI để vận hành ổn định hơn. Theo Rockwell Automation, khoảng 40% ứng dụng điều khiển công nghiệp hiện chỉ sử dụng PI thay vì PID đầy đủ.
Bộ điều khiển PI giúp giảm dao động và tăng độ ổn định trong môi trường công nghiệp thực tế.
Khi nào nên dùng bộ điều khiển PI thay vì PID?
Bộ điều khiển PI phù hợp với hệ thống có quán tính lớn, nhiễu cao hoặc không yêu cầu phản ứng quá nhanh như bồn chứa, lò nhiệt và hệ thống bơm công nghiệp.
Cụ thể, việc loại bỏ thành phần D giúp tín hiệu điều khiển ổn định hơn khi cảm biến bị nhiễu điện từ hoặc rung cơ học. Các nhà máy xử lý nước và HVAC thường ưu tiên PI vì dễ tuning và ít gây dao động hệ thống.
Lựa chọn đúng giữa PI và PID giúp giảm thời gian hiệu chỉnh và tăng tuổi thọ thiết bị.
| Ứng dụng | Nên dùng PI | Nên dùng PID |
|---|---|---|
| Điều khiển nhiệt độ | ✔ | ✔ |
| Điều khiển tốc độ servo | ✘ | ✔ |
| Điều khiển lưu lượng | ✔ | ✘ |
| Robot công nghiệp | ✘ | ✔ |
| Bơm công nghiệp | ✔ | ✘ |
Công thức tính PID là gì?
Công thức tính PID là phương trình toán học dùng để tính tín hiệu điều khiển dựa trên sai số hiện tại, sai số tích lũy và tốc độ thay đổi sai số của hệ thống.
Cụ thể, tín hiệu điều khiển đầu ra của PID được ký hiệu là (u(t)) và được tính theo công thức:
u(t)=K_{p}e(t)+K_{i}\int_{0}^{t}e(\tau)d\tau+K_{d}\frac{de(t)}{dt}
Trong đó:
- (e(t)=SP-PV)
- (K_p): Hệ số tỷ lệ
- (K_i): Hệ số tích phân
- (K_d): Hệ số vi phân
Theo nghiên cứu của MIT Control Systems Lab, tuning đúng hệ số PID có thể giảm hơn 50% độ dao động trong hệ thống servo công nghiệp.
Công thức PID là nền tảng cốt lõi của mọi hệ thống điều khiển tự động hiện đại.
Công thức PID trong PLC và vi điều khiển
PID trong PLC thường được chuyển sang dạng rời rạc để phù hợp với chu kỳ quét của CPU và khả năng xử lý số của bộ điều khiển công nghiệp.
Cụ thể, PLC Siemens, Mitsubishi và Omron đều sử dụng PID dạng số hóa để tính toán theo từng chu kỳ lấy mẫu (\Delta t). Công thức PID rời rạc thường được biểu diễn như sau:
u(n)=K_{p}e(n)+K_{i}\sum_{i=0}^{n}[e(i)\cdot\Delta t]+K_{d}\frac{e(n)-e(n-1)}{\Delta t}
Bộ điều khiển PID dạng số giúp PLC xử lý tín hiệu nhanh và chính xác hơn trong môi trường sản xuất liên tục.
Điều khiển PID hoạt động như thế nào?
Điều khiển PID hoạt động bằng cách đo giá trị thực tế từ cảm biến, tính toán sai số và tự động điều chỉnh tín hiệu đầu ra để đưa hệ thống về trạng thái mong muốn.
Cụ thể, thuật toán PID lặp lại hàng nghìn lần mỗi giây nhằm duy trì độ ổn định cho động cơ, nhiệt độ, áp suất hoặc vị trí servo. Theo nghiên cứu của ABB Robotics, PID giúp robot công nghiệp giảm tới 28% sai số vị trí khi vận hành tốc độ cao.
Điều khiển PID giúp hệ thống phản ứng nhanh nhưng vẫn đảm bảo độ ổn định lâu dài.
Các bước hoạt động của thuật toán PID
Thuật toán PID gồm các bước đo lường, so sánh sai số, tính toán tín hiệu điều khiển và xuất tín hiệu đến thiết bị chấp hành như biến tần hoặc servo motor.
Cụ thể, toàn bộ quy trình diễn ra liên tục theo vòng kín phản hồi để hệ thống luôn bám sát giá trị đặt trước. Đây là nguyên lý cốt lõi trong tự động hóa công nghiệp hiện đại.
Hiểu rõ chu trình PID giúp kỹ sư dễ dàng phân tích lỗi và tối ưu hệ thống điều khiển.
- Cảm biến đo giá trị thực tế PV
- So sánh với giá trị đặt SP
- Tính sai số e(t)
- Tính toán P, I, D
- Xuất tín hiệu điều khiển
- Lặp lại chu trình liên tục
PID được ứng dụng ở đâu trong công nghiệp?
Điều khiển PID được ứng dụng trong điều khiển nhiệt độ, tốc độ động cơ, áp suất, lưu lượng, robot công nghiệp và dây chuyền tự động hóa sản xuất.
Cụ thể, hầu hết PLC công nghiệp hiện nay đều tích hợp sẵn khối hàm PID để điều khiển biến tần, servo hoặc van tuyến tính. Theo báo cáo của Schneider Electric, hơn 75% dây chuyền sản xuất tự động hiện sử dụng PID trong ít nhất một công đoạn điều khiển.
PID là công nghệ cốt lõi giúp nhà máy duy trì chất lượng sản phẩm ổn định.
Những thiết bị thường dùng PID
PID xuất hiện trong biến tần, PLC, bộ điều khiển nhiệt độ, servo driver và hệ thống SCADA của nhà máy tự động hóa hiện đại.
Bên cạnh đó, nhiều hệ thống HVAC, lò nung và robot công nghiệp cũng sử dụng PID để giảm dao động và tiết kiệm năng lượng. Các hãng như Siemens, Mitsubishi và Omron đều tích hợp PID trong bộ điều khiển tiêu chuẩn.
Ứng dụng đúng PID giúp doanh nghiệp tăng hiệu suất và giảm lỗi sản xuất.
| Thiết bị | Ứng dụng PID |
|---|---|
| PLC | Điều khiển nhiệt độ |
| Servo Motor | Điều khiển vị trí |
| Biến tần | Điều khiển tốc độ |
| SCADA | Giám sát PID |
| Robot công nghiệp | Điều khiển chuyển động |
| HMI | Theo dõi thông số PID |
Cách tuning PID hiệu quả trong thực tế
Tuning PID là quá trình điều chỉnh các hệ số (K_p), (K_i) và (K_d) để hệ thống đạt tốc độ phản hồi nhanh nhưng không bị dao động hoặc mất ổn định.
Cụ thể, kỹ sư thường sử dụng phương pháp Ziegler–Nichols hoặc Auto Tuning để tối ưu PID. Theo Yokogawa Electric, tuning sai PID có thể làm tăng hơn 20% điện năng tiêu thụ do hệ thống dao động liên tục.
Tuning PID đúng cách giúp giảm thời gian đáp ứng và tăng tuổi thọ thiết bị.
Các lỗi phổ biến khi tuning PID
PID tuning sai thường gây hiện tượng vọt lố, dao động liên tục hoặc phản ứng quá chậm trong hệ thống điều khiển tự động.
Cụ thể, hệ số P quá cao khiến hệ thống rung mạnh, hệ số I lớn gây dao động kéo dài và hệ số D quá lớn làm tín hiệu nhiễu tăng mạnh. Đây là lỗi phổ biến trong các dây chuyền mới triển khai.
Kiểm soát đúng thông số PID giúp hệ thống vận hành ổn định và an toàn hơn.
| Lỗi tuning | Nguyên nhân |
|---|---|
| Dao động mạnh | (K_p) quá lớn |
| Phản ứng chậm | (K_p) quá nhỏ |
| Sai số tĩnh | (K_i) quá thấp |
| Nhiễu cao | (K_d) quá lớn |
Xu hướng PID trong Industry 4.0
Điều khiển PID hiện đại đang kết hợp với AI, IoT công nghiệp và Machine Learning để tăng khả năng tự tối ưu trong nhà máy thông minh.
Cụ thể, nhiều hệ thống SCADA hiện sử dụng AI để tự động tuning PID theo dữ liệu vận hành thực tế thay vì chỉnh tay truyền thống. Theo Gartner 2025, hơn 58% nhà máy thông minh sẽ triển khai AI hỗ trợ điều khiển trước năm 2028.
PID kết hợp trí tuệ nhân tạo sẽ là xu hướng quan trọng của tự động hóa công nghiệp tương lai.
Biểu đồ ứng dụng PID trong công nghiệp năm 2026
| Lĩnh vực | Tỷ lệ sử dụng PID |
|---|---|
| HVAC | 82% |
| Robot công nghiệp | 76% |
| Điều khiển nhiệt | 91% |
| Dây chuyền đóng gói | 68% |
| Hệ thống bơm | 73% |
| Servo Motion | 79% |
Nguồn tham khảo:
- ISA – International Society of Automation
- MIT Control Systems Lab
- ABB Robotics
- Schneider Electric
- Rockwell Automation
- Yokogawa Electric
Chuyên gia tự động hóa đánh giá gì về PID?
Chuyên gia tự động hóa công nghiệp đánh giá PID vẫn là thuật toán điều khiển quan trọng nhất vì khả năng triển khai đơn giản, chi phí thấp và hiệu quả cao trong thực tế sản xuất.
Cụ thể, nhiều kỹ sư cho rằng dù AI và điều khiển thích nghi đang phát triển mạnh, PID vẫn chiếm ưu thế nhờ độ tin cậy cao và khả năng tích hợp dễ dàng vào PLC công nghiệp. Một số chuyên gia robot lại cho rằng PID truyền thống cần kết hợp AI để xử lý tốt hơn trong môi trường phi tuyến phức tạp.
PID vẫn là nền tảng cốt lõi mà mọi kỹ sư điều khiển cần nắm vững trước khi triển khai các hệ thống tự động hóa nâng cao.
