Động cơ servo là thiết bị truyền động có khả năng điều khiển chính xác vị trí, tốc độ và mô-men xoắn nhờ cơ chế phản hồi vòng kín. Đây là dòng động cơ được sử dụng rộng rãi trong robot công nghiệp, máy CNC, dây chuyền lắp ráp tự động, máy đóng gói và các hệ thống sản xuất hiện đại.
Khác với động cơ thông thường chỉ hoạt động theo nguồn điện cấp vào, servo motor liên tục nhận tín hiệu phản hồi từ encoder để tự hiệu chỉnh sai số trong thời gian thực. Nhờ đó, hệ thống luôn duy trì độ chính xác cao ngay cả khi tải trọng thay đổi hoặc tốc độ vận hành lớn.
Trong bối cảnh nhà máy thông minh và tự động hóa công nghiệp phát triển mạnh, servo đang trở thành giải pháp truyền động tiêu chuẩn giúp doanh nghiệp nâng cao năng suất, giảm lỗi sản xuất và tối ưu hiệu quả vận hành.

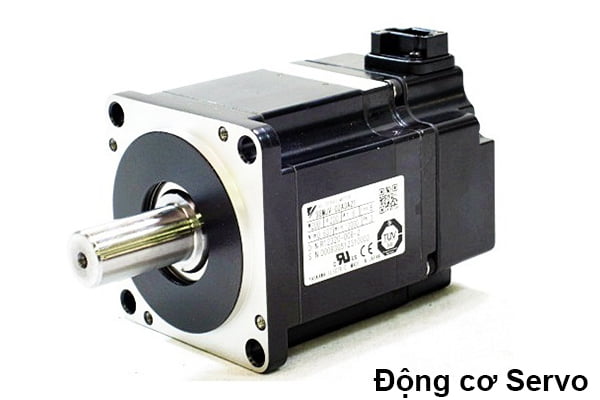

Động cơ servo là gì?
Động cơ servo là loại động cơ điện được tích hợp hệ thống phản hồi vị trí và tốc độ, cho phép kiểm soát chuyển động chính xác theo tín hiệu điều khiển từ PLC, Motion Controller hoặc bộ điều khiển chuyên dụng.
Trong một hệ thống servo, bộ điều khiển sẽ liên tục so sánh vị trí thực tế với vị trí đặt trước. Khi xuất hiện sai lệch do tải trọng hoặc điều kiện vận hành thay đổi, servo driver sẽ tự động điều chỉnh để đưa động cơ trở về trạng thái mong muốn.
Khả năng phản hồi nhanh và độ chính xác cao giúp servo trở thành lựa chọn phổ biến trong các ứng dụng yêu cầu điều khiển chuyển động chính xác như robot công nghiệp, máy CNC, dây chuyền điện tử SMT và hệ thống đóng gói tự động.
Servo là nền tảng quan trọng của công nghệ điều khiển chuyển động trong nhà máy hiện đại.

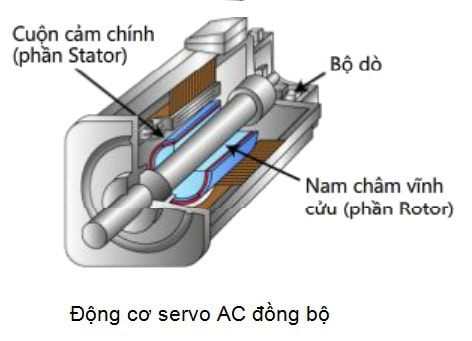

Cấu tạo động cơ servo gồm những bộ phận nào?
Một hệ thống servo hoàn chỉnh thường bao gồm động cơ, encoder, servo driver cùng các thành phần cơ khí hỗ trợ như rotor, stator và vòng bi chính xác.
| Bộ phận | Chức năng |
|---|---|
| Motor | Tạo chuyển động quay |
| Encoder | Phản hồi vị trí và tốc độ |
| Servo Driver | Xử lý tín hiệu điều khiển |
| Rotor | Tạo mô-men xoắn |
| Stator | Tạo từ trường quay |
| Vòng bi | Giảm ma sát và tăng độ ổn định |
Motor servo
Motor là bộ phận trực tiếp tạo ra chuyển động cơ học. Tùy ứng dụng thực tế, hệ thống có thể sử dụng AC Servo hoặc DC Servo.
Encoder
Encoder là cảm biến phản hồi vị trí và tốc độ của trục động cơ. Đây là thành phần giúp servo hoạt động theo nguyên lý điều khiển vòng kín.
Các dòng servo hiện đại thường sử dụng encoder có độ phân giải từ 17-bit đến 26-bit nhằm nâng cao độ chính xác điều khiển.
Servo Driver
Servo Driver đóng vai trò xử lý tín hiệu điều khiển và cấp điện phù hợp cho động cơ. Thiết bị này liên tục phân tích sai số giữa tín hiệu đặt trước và tín hiệu phản hồi để điều chỉnh hoạt động của motor.
Nhiều dòng driver thế hệ mới còn được tích hợp chức năng Auto Tuning giúp tối ưu thông số điều khiển tự động.
Nguyên lý hoạt động của động cơ servo
Động cơ servo hoạt động theo nguyên lý điều khiển vòng kín.
Khi bộ điều khiển gửi lệnh di chuyển đến servo driver, driver sẽ cấp điện cho động cơ hoạt động. Đồng thời encoder liên tục đo vị trí và tốc độ thực tế của trục động cơ rồi gửi dữ liệu phản hồi về driver.
Dựa trên tín hiệu phản hồi, driver sẽ so sánh với giá trị yêu cầu và tự động điều chỉnh dòng điện cấp cho motor nhằm giảm sai số xuống mức thấp nhất.
Quá trình này diễn ra liên tục với tốc độ rất cao, giúp servo duy trì độ chính xác ổn định ngay cả trong các ứng dụng tải nặng hoặc chuyển động tốc độ cao.
Quy trình hoạt động của servo motor
- PLC hoặc Motion Controller gửi lệnh điều khiển.
- Servo Driver tiếp nhận tín hiệu.
- Driver cấp điện cho động cơ.
- Encoder đo vị trí thực tế.
- Tín hiệu phản hồi được gửi về driver.
- Driver tự động hiệu chỉnh sai số.
- Chu trình lặp lại liên tục.
Chính cơ chế phản hồi liên tục này giúp servo đạt độ chính xác cao hơn nhiều so với các loại động cơ thông thường.

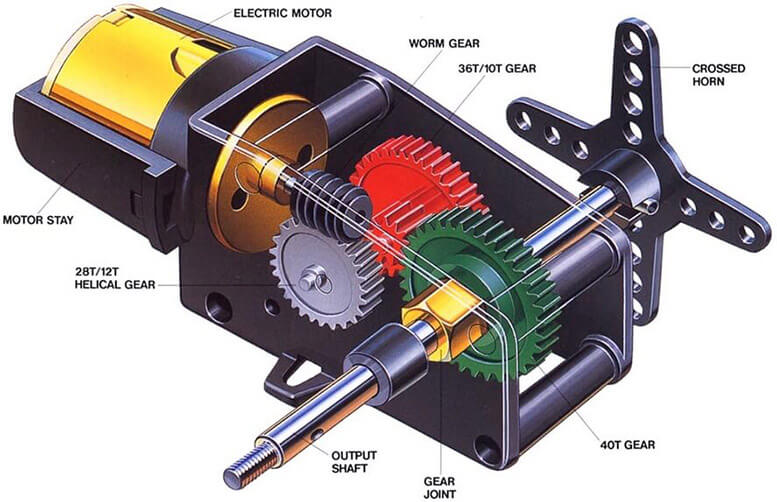

Hệ thống truyền động servo hoạt động như thế nào?
Hệ thống truyền động servo là tổ hợp gồm servo motor, servo driver, encoder và bộ điều khiển trung tâm nhằm tạo ra chuyển động chính xác theo yêu cầu của máy móc hoặc dây chuyền sản xuất.
Trong thực tế sản xuất, servo không hoạt động độc lập mà thường được kết nối với PLC, Motion Controller hoặc hệ thống điều khiển trung tâm. Các thiết bị này gửi lệnh vị trí, tốc độ hoặc mô-men xoắn đến servo driver để điều khiển động cơ hoạt động chính xác theo chương trình.
Nhiều hệ thống servo hiện đại còn hỗ trợ các giao thức truyền thông tốc độ cao như EtherCAT, Profinet, CC-Link IE TSN và Modbus TCP nhằm đồng bộ nhiều trục chuyển động trong cùng một hệ thống.
Hệ truyền động servo là thành phần cốt lõi của robot công nghiệp, máy CNC và các dây chuyền tự động hóa hiện đại.
Các chế độ điều khiển servo phổ biến
| Chế độ điều khiển | Ứng dụng | Đặc điểm |
|---|---|---|
| Position Mode | Robot, CNC | Điều khiển vị trí chính xác |
| Speed Mode | Băng tải, cuộn màng | Điều khiển tốc độ |
| Torque Mode | Máy ép, máy cuốn | Điều khiển mô-men xoắn |
Bộ điều khiển servo là gì?
Bộ điều khiển servo (Servo Driver) là thiết bị tiếp nhận tín hiệu điều khiển và cấp nguồn phù hợp cho động cơ servo nhằm đảm bảo chuyển động chính xác theo yêu cầu.
Driver liên tục xử lý tín hiệu phản hồi từ encoder và tính toán sai số giữa giá trị đặt trước với giá trị thực tế. Dựa trên kết quả đó, hệ thống sẽ tự điều chỉnh điện áp, dòng điện hoặc tần số cấp cho động cơ.
Nhờ khả năng xử lý tốc độ cao, servo driver giúp hệ thống duy trì độ ổn định ngay cả khi tải trọng thay đổi liên tục.
Hiệu suất của toàn bộ hệ servo phụ thuộc rất lớn vào chất lượng và khả năng xử lý của servo driver.
Động cơ AC Servo và DC Servo khác nhau như thế nào?
AC Servo và DC Servo đều là các dòng động cơ servo nhưng sử dụng nguồn điện khác nhau và phù hợp với từng ứng dụng riêng biệt.
Hiện nay, AC Servo được sử dụng phổ biến trong công nghiệp nhờ khả năng hoạt động ổn định, tuổi thọ cao và đáp ứng tốt các yêu cầu vận hành liên tục.
| Tiêu chí | AC Servo | DC Servo |
|---|---|---|
| Nguồn điện | AC 220V hoặc 380V | DC 12V đến 48V |
| Công suất | Lớn | Nhỏ đến trung bình |
| Khả năng tải | Tốt | Trung bình |
| Vận hành liên tục | Rất tốt | Giới hạn hơn |
| Ứng dụng | CNC, robot, dây chuyền tự động | Robot mini, thiết bị DIY |
| Tuổi thọ | Cao | Phụ thuộc thiết kế |
Đối với các hệ thống sản xuất công nghiệp, AC Servo gần như là lựa chọn tiêu chuẩn hiện nay.
Servo motor khác gì Stepper motor?
Servo motor và Stepper motor đều được sử dụng trong điều khiển chuyển động nhưng có nguyên lý hoạt động khác nhau.
Stepper motor thường hoạt động theo vòng hở, nghĩa là hệ thống không biết chính xác động cơ đang ở vị trí nào nếu xảy ra mất bước. Trong khi đó, servo sử dụng encoder phản hồi liên tục nên luôn kiểm soát được vị trí thực tế của trục động cơ.
Điều này giúp servo duy trì độ chính xác cao hơn trong các ứng dụng yêu cầu tốc độ và tải trọng lớn.
| Tiêu chí | Servo Motor | Stepper Motor |
|---|---|---|
| Điều khiển | Vòng kín | Vòng hở |
| Độ chính xác | Rất cao | Khá cao |
| Mất bước | Không | Có thể xảy ra |
| Tốc độ cao | Ổn định | Giảm mô-men |
| Độ rung | Thấp | Cao hơn |
| Giá thành | Cao | Thấp hơn |
Servo phù hợp với các ứng dụng công nghiệp yêu cầu độ chính xác, tốc độ và độ ổn định cao.
Những thông số quan trọng khi lựa chọn động cơ servo
Việc lựa chọn đúng servo ảnh hưởng trực tiếp đến hiệu quả vận hành và tuổi thọ của hệ thống.
Khi lựa chọn servo, kỹ sư cần quan tâm đến các thông số như mô-men xoắn, tốc độ định mức, độ phân giải encoder, quán tính rotor và cấp bảo vệ môi trường.
Bảng thông số kỹ thuật quan trọng
| Thông số | Ý nghĩa |
|---|---|
| Rated Torque | Mô-men xoắn định mức |
| Peak Torque | Mô-men cực đại |
| Rated Speed | Tốc độ định mức |
| Encoder Resolution | Độ phân giải phản hồi |
| Rotor Inertia | Quán tính rotor |
| IP Rating | Khả năng chống bụi và nước |
Đối với hệ thống tự động hóa, việc tính toán đúng mô-men tải và quán tính tải giúp servo vận hành ổn định, hạn chế rung động và tăng tuổi thọ thiết bị.
Lựa chọn servo đúng ngay từ đầu sẽ giúp doanh nghiệp giảm đáng kể chi phí vận hành và bảo trì trong tương lai.
Ứng dụng của động cơ servo trong công nghiệp
Động cơ servo được sử dụng rộng rãi trong các hệ thống yêu cầu điều khiển chuyển động chính xác, tốc độ cao và khả năng phản hồi nhanh.
Nhờ khả năng kiểm soát vị trí, tốc độ và mô-men xoắn theo thời gian thực, servo đã trở thành giải pháp tiêu chuẩn trong các dây chuyền sản xuất hiện đại.
Hiện nay servo xuất hiện trong nhiều lĩnh vực như điện tử, cơ khí chính xác, ô tô, thực phẩm, dược phẩm và logistics.
Các ứng dụng phổ biến của servo motor
- Robot công nghiệp Pick and Place.
- Máy CNC.
- Máy cắt laser.
- Máy đóng gói tự động.
- Dây chuyền SMT điện tử.
- Hệ thống AGV.
- Máy ép nhựa.
- Băng tải thông minh.
- Máy lắp ráp tự động.
- Máy kiểm tra bằng camera vision.
Trong các nhà máy điện tử FDI, servo thường được sử dụng cho các trục định vị có yêu cầu sai số rất nhỏ và khả năng vận hành liên tục nhiều ca sản xuất.
Servo đang trở thành giải pháp truyền động tiêu chuẩn của nhà máy thông minh và tự động hóa công nghiệp.
Các thương hiệu servo nổi bật hiện nay
Thị trường servo hiện nay có nhiều nhà sản xuất lớn với các ưu điểm khác nhau về độ chính xác, độ bền, khả năng truyền thông và chi phí đầu tư.
Trong đó các thương hiệu Nhật Bản vẫn được đánh giá rất cao nhờ độ ổn định và tuổi thọ vận hành lâu dài.
Bảng thương hiệu servo phổ biến
| Thương hiệu | Dòng sản phẩm nổi bật | Ứng dụng phổ biến |
|---|---|---|
| Mitsubishi | MR-J5 | CNC, Robot, Motion Control |
| Yaskawa | Sigma-7 | Robot, Dây chuyền tự động |
| Panasonic | Minas A6 | Điện tử, SMT |
| Delta | ASDA-B3 | Máy tự động, Băng tải |
| Inovance | SV660 | Nhà máy FDI |
| Omron | 1S Series | Motion chính xác cao |
Mỗi thương hiệu đều có thế mạnh riêng. Việc lựa chọn nên dựa trên yêu cầu kỹ thuật, ngân sách đầu tư và khả năng hỗ trợ kỹ thuật tại Việt Nam.
Những lỗi thường gặp khi điều khiển servo
Mặc dù có độ ổn định cao nhưng servo vẫn có thể phát sinh lỗi trong quá trình vận hành nếu hệ thống cơ khí hoặc điện điều khiển không được bảo trì đúng cách.
Các lỗi thường gặp chủ yếu liên quan đến quá tải, quá nhiệt hoặc tín hiệu phản hồi từ encoder.
Một số lỗi servo phổ biến
| Lỗi | Nguyên nhân thường gặp |
|---|---|
| Overcurrent | Quá tải hoặc kẹt cơ khí |
| Overvoltage | Điện áp nguồn không ổn định |
| Encoder Error | Cáp encoder lỗi hoặc nhiễu tín hiệu |
| Overheating | Tản nhiệt kém hoặc tải quá lớn |
| Position Error | Thông số tuning chưa phù hợp |
Việc theo dõi cảnh báo trên servo driver giúp kỹ sư phát hiện sớm các sự cố và hạn chế thời gian dừng máy ngoài kế hoạch.
Cách bảo trì hệ thống servo hiệu quả
Bảo trì định kỳ giúp kéo dài tuổi thọ động cơ và duy trì độ chính xác của hệ thống điều khiển.
Đối với các dây chuyền hoạt động liên tục, việc kiểm tra định kỳ nên được thực hiện theo kế hoạch bảo trì phòng ngừa.
Các hạng mục cần kiểm tra
- Vệ sinh quạt và khe tản nhiệt.
- Kiểm tra cáp encoder.
- Kiểm tra đầu nối tín hiệu.
- Theo dõi nhiệt độ vận hành.
- Kiểm tra vòng bi và tải cơ khí.
- Sao lưu thông số servo driver.
- Kiểm tra hệ thống tiếp địa chống nhiễu.
Bảo trì đúng cách giúp giảm nguy cơ hỏng hóc đột xuất và nâng cao độ tin cậy của toàn bộ hệ thống sản xuất.
Xu hướng công nghệ servo trong tương lai
Servo thế hệ mới đang được tích hợp trí tuệ nhân tạo, IoT công nghiệp và các thuật toán tự tối ưu nhằm nâng cao hiệu suất vận hành.
Nhiều dòng servo hiện đại đã có khả năng Auto Tuning thông minh, tự động điều chỉnh thông số điều khiển theo điều kiện tải thực tế thay vì phải thiết lập thủ công như trước đây.
Bên cạnh đó, dữ liệu vận hành từ servo cũng được kết nối với hệ thống SCADA và MES để phục vụ bảo trì dự đoán và tối ưu sản xuất.
Các xu hướng nổi bật
- AI Servo.
- Auto Tuning thông minh.
- Predictive Maintenance.
- Edge Computing.
- Kết nối IoT công nghiệp.
- Tích hợp Digital Twin.
Servo kết hợp AI sẽ là một trong những công nghệ quan trọng của Smart Factory trong giai đoạn tới.
Câu hỏi thường gặp về động cơ servo
Servo motor có chính xác hơn stepper motor không?
Có. Servo sử dụng hệ thống phản hồi vòng kín nên có khả năng tự hiệu chỉnh sai số và duy trì độ chính xác cao hơn trong các ứng dụng tải động.
Servo có cần encoder không?
Trong đa số hệ thống công nghiệp hiện đại, encoder là thành phần bắt buộc để phản hồi vị trí và tốc độ cho servo driver.
AC Servo hay DC Servo tốt hơn?
Đối với sản xuất công nghiệp, AC Servo được sử dụng phổ biến hơn nhờ công suất lớn, độ bền cao và khả năng vận hành liên tục.
Servo có dùng cho băng tải được không?
Có. Servo thường được sử dụng cho các hệ thống băng tải yêu cầu đồng bộ tốc độ, định vị sản phẩm hoặc điều khiển chính xác vị trí dừng.
Kết luận
Động cơ servo là giải pháp truyền động hiện đại cho các hệ thống yêu cầu độ chính xác, tốc độ phản hồi và khả năng điều khiển linh hoạt.
Nhờ cơ chế phản hồi vòng kín, servo có thể kiểm soát vị trí, tốc độ và mô-men xoắn với độ ổn định rất cao. Đây là lý do servo được ứng dụng rộng rãi trong robot công nghiệp, máy CNC, dây chuyền lắp ráp tự động và nhà máy thông minh.
Trong bối cảnh tự động hóa ngày càng phát triển, việc lựa chọn đúng hệ thống servo sẽ giúp doanh nghiệp nâng cao năng suất, giảm lỗi sản xuất và tăng khả năng cạnh tranh trên thị trường.
